FM стерео передатчик с синтезатором частоты. Версия 2.
FM модулятор предназначен для высококачественного формирования сигнала несущей частоты радиовещательного диапазона 87,5 - 108 МГц,

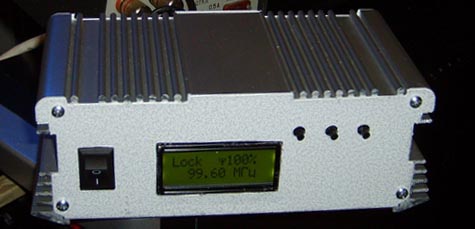

От предыдущей версии отличается стереокодером на доступных и недорогих деталях, оптимизацией платы под установку в корпус (поэтому девайс назван уже передатчиком), в который его довольно просто вставить. Корпус продаётся в сети магазинов чип и дип, является одновременно радиатором для выходного транзистора.
Параметры стерео передатчика следующие:
Напряжение питания…………………………………………………………....…12,5 В стаб.
Диапазон частот образцового генератора……………………………....…87,5…108 МГц
Диапазон воспроизводимых звуковых частот …………………………….....20…15000 Гц
Разделение стереоканалов, не менее…………………………………..........45 дБ
Номинальный уровень входного сигнала……………………………...........………750 мВ
Коэффициент нелинейных искажений, не более…………………………………... 0,1 %
Неравномерность АЧХ входного фильтра в полосе частот до 15 кГц, не более ...±1 дБ
Подавление частоты 19 кГц по отношению к 15 кГц, не менее …………………..35 дБ
Максимальная девиация несущей частоты…………………………………........±75 кГц
Частотные предыскажения…………………………………………………….........50 мкС
Выходная мощность(на нагрузке 75 Ом при питании 12 В)………................5 Вт.
Уровень побочных ВЧ излучений, не более.................................................-40 дБ
Конструкция содержит следующие узлы:
- узел преемфазиса (частотные предыскажения 50 мкС)
- входной фильтр 15 кГц состоящий из двух каскадов - ФНЧ на ОУ и вырезной (Notch) фильтр на индуктивных элементах,
- стереокодер,
- Узел модулятора который содержит двухтактный генератор, выполненный по схеме мультивибратора на полевых транисторах;
-
Синтезатор частоты на микросхеме LC72131 с микроконтроллерным управлением;
- Каскад на полевом тетроде (двухзатворном полевом транзисторе) типа BF998 предназначенный для усиления сигнала генератора, а так же для регулировки уровня выходного сигнала.
- Широкополосный каскад линейного усиления сигнала на транзисторе RD15HVF1.

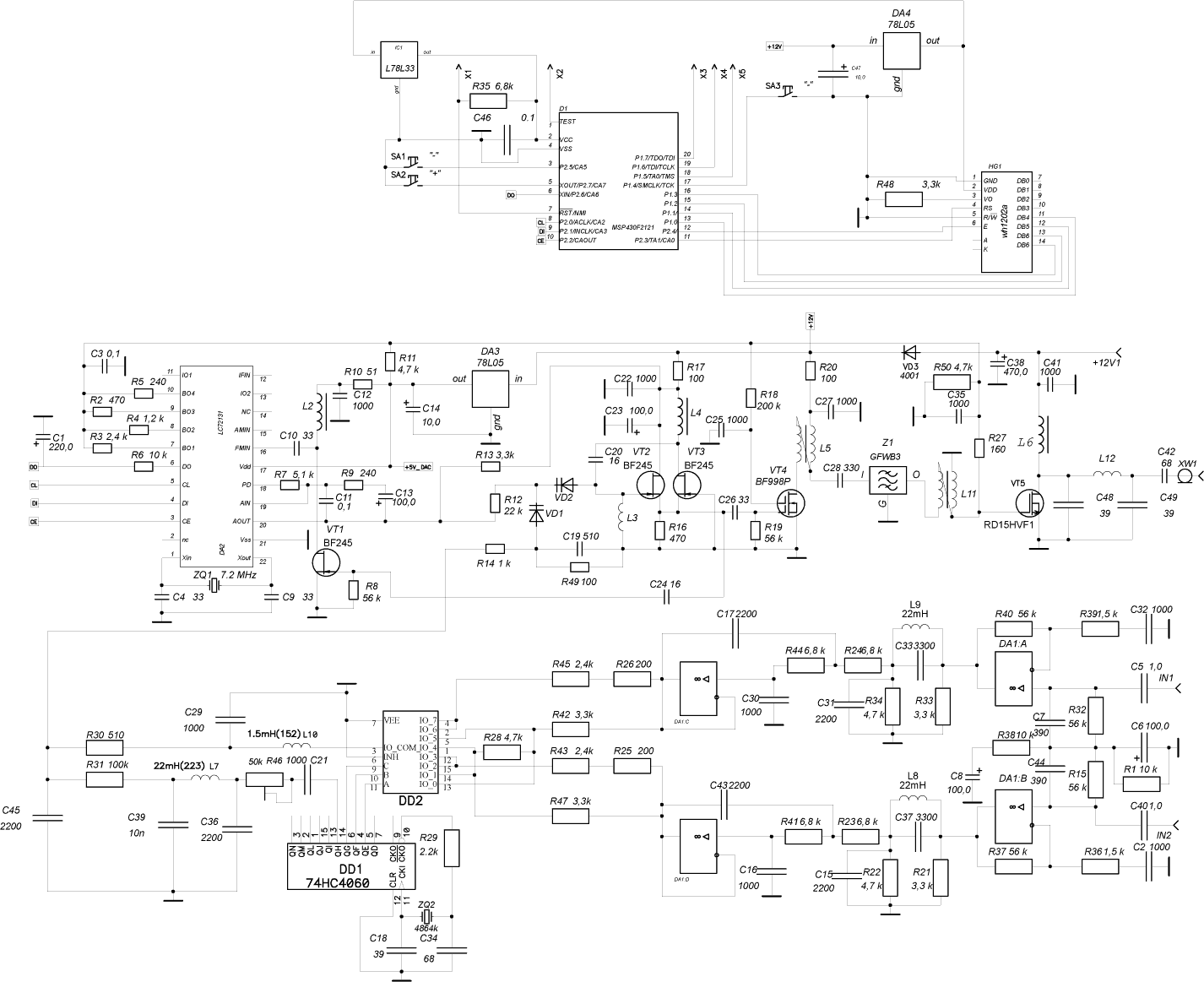

Ниже - схема стереомодулятора, если плохо видно то сохраните изображение и откройте во внешнем просмотрщике:
Сразу напишу про детали. D1 - msp430f2121ipwr, HG1 - wh1202a или больше (1602, 2002) - в последнем случае можно переделать программу, добавить что либо на индикацию. VT2,VT3- с буквенным индексом А, если с другими то понадобится подбор резистора R16. DA1 - TL074, TL084, NE5534, либо дргуие аналогичные в корпусе SO14. DD2 - 4051, hef4051 или аналогичные так же в so корпусе. Катушки L1,L7,L8, L9, - готовые, типа CW68. Широкополосные трансформаторы L5, L11 наматываются на бинокулярном сердечнике. Таковой можно найти в китайских переходниках для ТВ антенн - типа "рога", т.е. 2 телескопических, на подставке. Часто переходники продаются отдельно. Наматываются в два провода, содержат 5 витков, затем провода зачищаются и прозваниваются. Конец одной обмотки соединяется с началом другой.
Конструкция стереокодера описана здесь.
Модулятор выполнен по схеме мультивибратора на двух полевых танзисторах, схема имеет широкое перекрытие по диапазону и хорошую линейность по отношению к аудио сигналу. Далее сигнал усиливается двуя каскадами. DA2- синтезатор частоты, так же управляет мощностью сигнала. Сам синтезатор управляется контроллером. Он формирует управляющие сигналы, выводит состояние на дисплей, запоминает настройки в энергонезависимую память и воспроизводит их при последующих включениях. Процесс прошивки контроллера описан в последних двух номерах журнала "Радио" за 2011 год. На плате передатчика разведён разъём JTAG, соответствующий программатору для DSP. Называется такой XDS100pp, или TMS320-JTAG от olimex. Он представляет собой MSP-FET430PIF . Только разъёмы разные. У XDS100pp так же не выведен 3й контакт. Но провода есть, я его разобрал и подключил вместо вывода 13. Таблица соответствия между разъёмами:

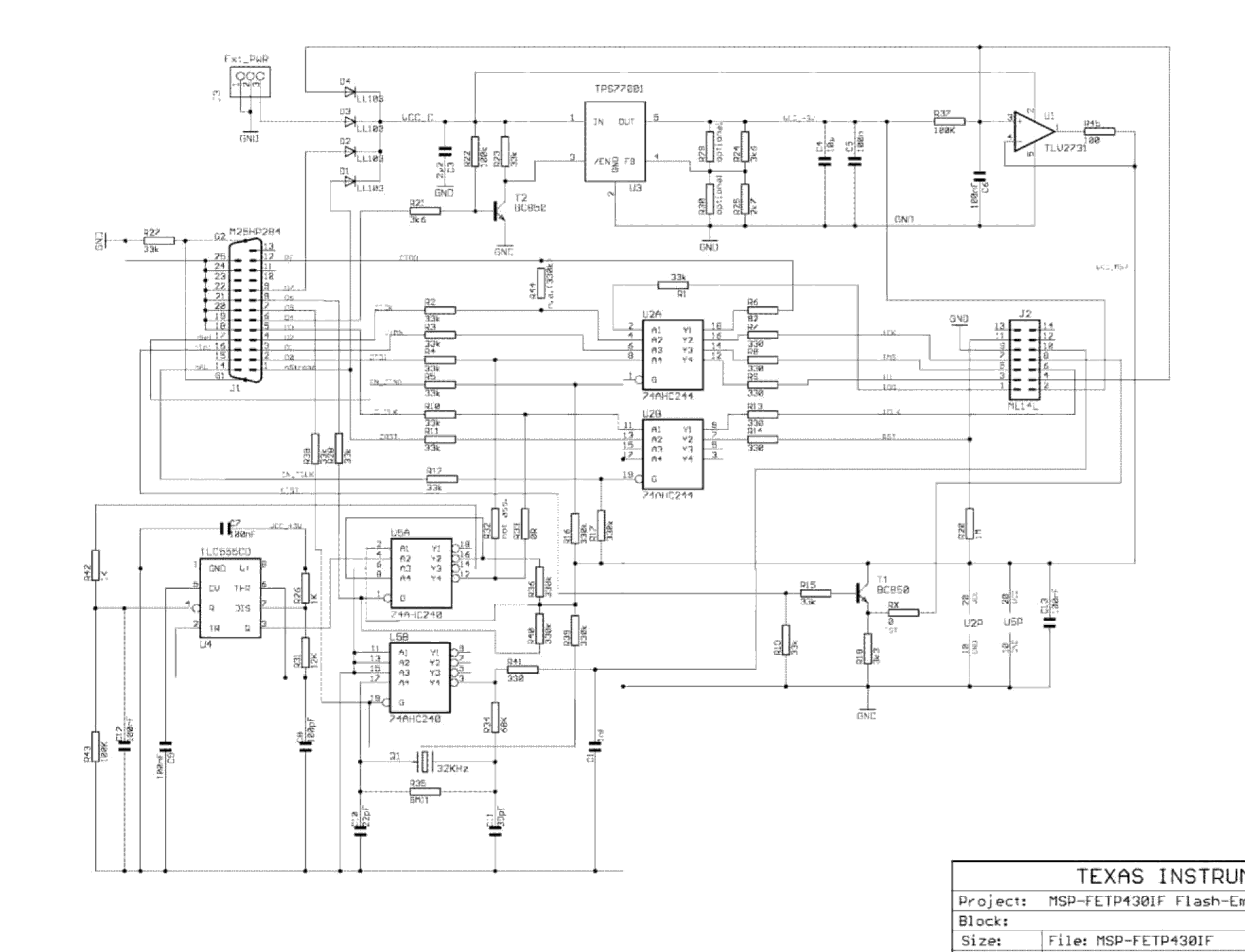

Программатор можно купить или собрать самостоятельно схема
Такой программатор позволяет не просто зашить программу а и отладить её, изменить интерфейс дисплея, например использовать дисплей с большим количеством символов, добавить функции итд. Исходники программы будут выложены. Для отладки можно использовать IAR для msp430.
Передатчик собран на одной плате, из одностороннего стеклотекстолита. Последняя версия платы здесь, но пока есть несоответствия между наимаенованиями элементов, позже устраним(как всегда =)).
Вот программа (весь проект для IAR)
Статья дополняется и совершенствуется, так что в настоящее время возможны неточности, которые будут исправляться.
