Стереомодулятор на микроконтроллере. |
---|

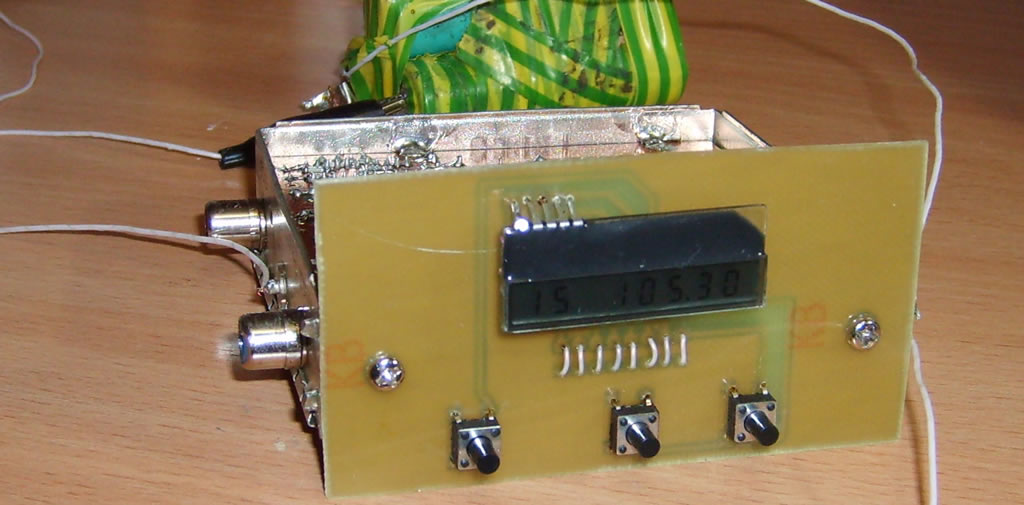

Данный стереомодулятор предназначен для высококачественной передачи звука в диапазоне УКВ ЧМ, с возможностью приёма на радиовещательные приёмники бытового назначения. Благодаря применению нового мощного микроконтроллера удалось максимально просто реализовать принцип, использующийся в профессиональных радиопередатчиках для формирования комплексного стереосигнала, объединив это в одном кристалле с функцией управления синтезатором частоты (системой фазовой автоподстройки частоты, управляемой цифровым способом) и выходной мощностью. Так же микропроцессор сохраняет настройки в энергонезависимой памяти, следит за наличием синхронизации в петле ФАПЧ, отключает выходной сигнал в случае её пропадания, отображает информацию о состоянии и настройках на жидкокристаллическом индикаторе. В отличие от подобных конструкций [1], данный стереомодулятор имеет минимум настроек, что полезно для начинающих, не очень разбирающихся в тонкостях настройки подобных устройств, высокочастотная часть имеет построена на полевых транзисторах, что обеспечивает низкий уровень шумов и гармоник, имеет усовершенствованный модулятор, линеаризованный для оптимальной передачи комплексного стереосигнала, а так же широкополосную выходную часть, тем не менее согласованную под выходное сопротивление 75 Ом и имеющую на выходе фильтр гармоник, не требующий настройки. Так же, применены простые, но эффективные входные фильтры и узел частотных предыскажений. Они нужны для того чтобы обеспечить максимально качественное звучание при минимуме обработки звука. Стереокодер данного модулятора выполнен на быстродействующих цифроаналоговых преобразователях, формирующих синусоидальный сигнал, благодаря чему, по сравнению с ключевыми стереокодерами (часто применяющихся в китайских стереомодуляторах, да и вообще широко распространённых в лбительско среде из-за своей простоты) данный стереокодер обеспечивает низкие искажения звука, улучшенные динамические показатели и перегрузочную способность, а так же большую дальность приёма при прочих равных условиях. В сравнении со стереокодерами на суммарно-разностном принципе данный стереокодер обеспечивает лучшую стабильность параметров и опять же, низкие искажения звука. Пилот тон формируется так же цифроаналоговым преобразователем, это обеспечивает его фазовую стабильность, и отсутствие необходимости его настройки и подстройки. Большинство узлов (кроме жидкокристаллического индикатора и кнопок) выполнено на одной плате, умещающейся в стандартный корпус - экран от блока СКМ-24, плата односторонняя, что удобно при её изготовлении и сборке. Продолжение следует... Схема принципиальная электрическая Скачать печатную плату и прошивку к девайсу. Наименования элементов на плате и на схеме совпадают. Звук девайса (подавался оригинал без обработки и сжатия)
|
